Cas concrets

Corrosion par piqûres

Contexte

Tubes en acier inoxydable austénitique stabilisé au titane.

Condition de service : conduite provenant d’un bac de dégraissage.

Analyse

Cavités et perforations plus ou moins grosses de forme arrondie.

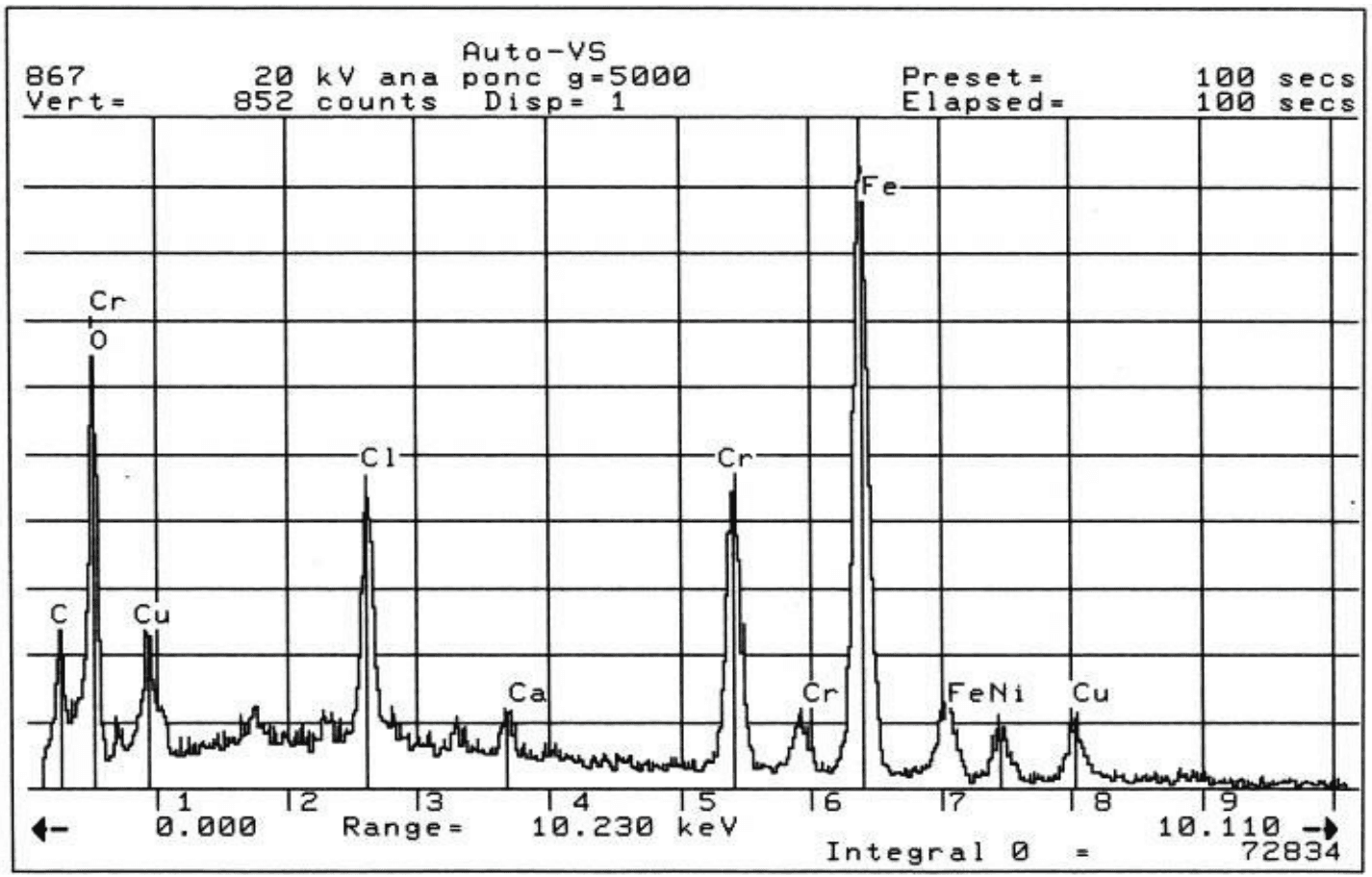

Microanalyse X : présence de chlore dans les résidus de corrosion Présence de cuivre à proximité des zones piquées et contaminées par des particules.

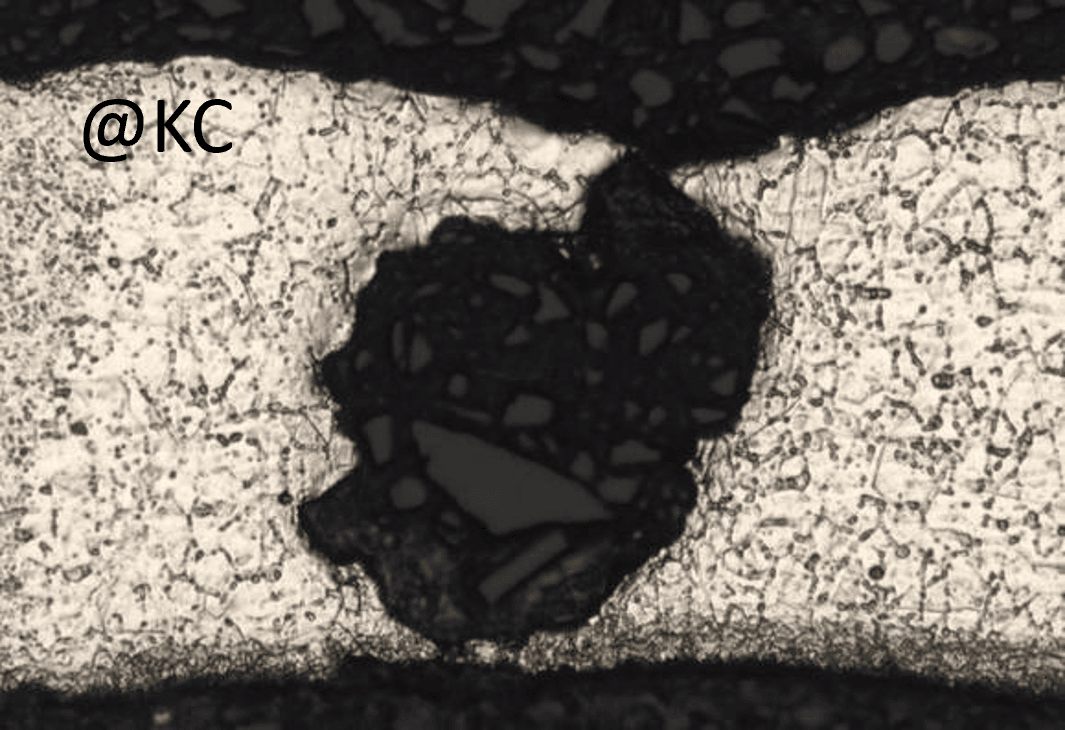

Micrographie : piqûration qui s’amorce à l’intérieur du tube.

Causes

• Piqures en lien avec les chlorures et des particules de cuivre.

• Identification de l’origine des particules de cuivre : laiton ou cuivre à proximité, ébavurage à l’installation …

Recommandations

• Vérification des process de rinçage avant lancement du fonctionnement.

• Cartographie des piqures par endoscopie : vérification de la localisation des anomalies si elle est en lien avec l’ébavurage.

• Réserver l’usage des bains de dégraissage uniquement aux aciers inoxydables.

• Optimisation des rinçages et du nettoyage des bains

• Positionner des systèmes de filtration efficaces
