CORROSION - Corrosion sous contraintes

Contexte :

Pièce : vanne en laiton d’un circuit de réseau incendie actif (RIA).
Conditions de service : Installation intérieure d’un bâtiment, en hauteur. Rupture soudaine après vérification, causant un dégât des eaux.

Morphologie :

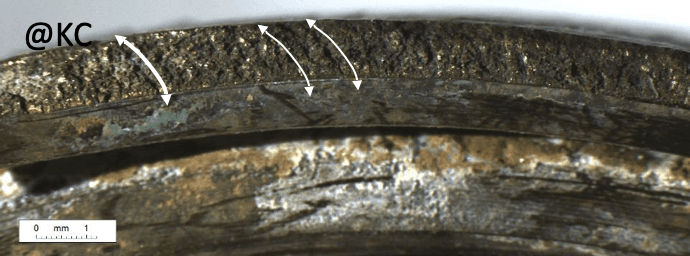

• Coloration non homogène sur le faciès de rupture.

• Zone sombre avec des lignes radiales : zone d’amorçage.



Analyse :

• MEB et microanalyses X : faciès à facettes partiellement recouverts d’oxydes de cuivre et de zinc, avec traces de chlore et de soufre.

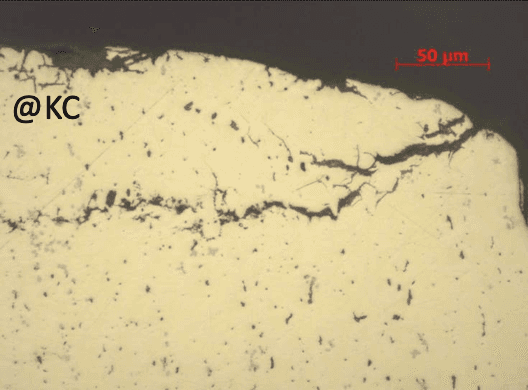

• Micrographie : fissuration multiple transgranulaire avec légère dézincification.

• Résidus grisâtres (oxydes de cuivre) contenant du soufre et du chlore dans les fissures.



Phénomène identifié :

Corrosion sous contraintes dans un milieu peu agressif. Légère fuite amplifiée par coups de bélier ou vibrations pendant les périodes de vérification. Taux de chargement accru par la bride verticale et le raccord femelle en position haute.

Recommandations:

Vérifier le positionnement des vannes et rechercher d’éventuelles fuites. Vérifier également le marquage CE.
